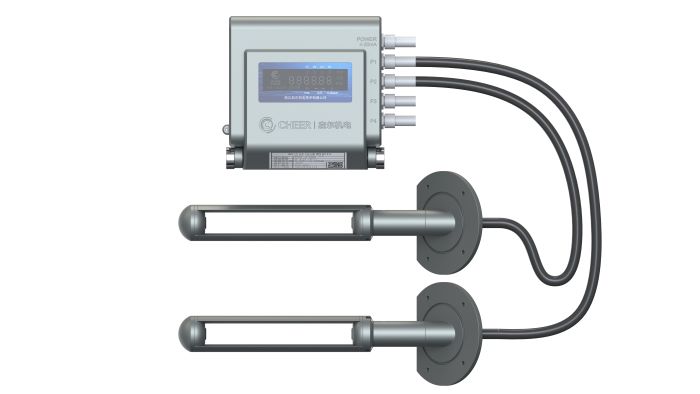

CheerSonicA系列超声波风速风量仪
来源: | 作者:adminmattwu | 发布时间: 2020-06-05 | 392 次浏览 | 分享到:
产品功能:
CheerSonicA系列超声波风速风量仪,是一款针对半导体制造超洁净通风系统开发的风速风量传感器。

产品亮点:
  1. 测量精度高,始动流速小,量程比宽,可测量多种介质;
  2. 测量原理不受介质种类、温度、压力的影响;
  3. 无加热元件,不易因水蒸气导致测量错误甚至损坏;
  4. 无微取压孔,不易因颗粒物堵塞导致测量错误甚至损坏;
  5. 抗污染能力强,能测量工业废气以及腐蚀性气体;
  6. 插入式结构,安装简单便捷;
  7. 尺寸小,重量轻,方便运输;
  8. 寿命长,不易损坏,维护成本低。

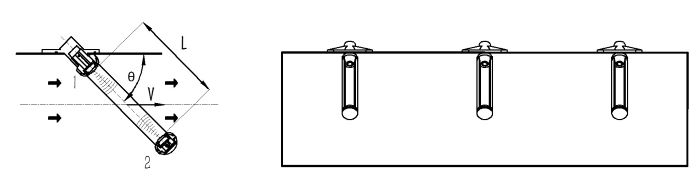

工作原理:


换能器相向地安装在测量管两侧,在控制器的作用下依次完成超声波信号的顺、逆流发射与接收,分别获取超声波信号的顺、逆流传播时间。利用上述顺、逆流传播时间差,能有效消除声速变化带来的影响,准确计算出流经测量管的介质流速。

流速测量公式:

注:tdown——超声波信号顺流传播时间;tup——超声波信号顺流传播时间;
       θ——测量管与风管轴向之间的夹角;L——换能器之间的距离;V——介质流速。




产品规格:



指标 单位 范围
测量范围 m/s 0.1-15.0
测量精度 % ±1.5
响应时间 s 0.51.024
压力范围 Pa ≤1000
操作温度 -20-55
存储温度 -25-70
湿度范围 RH 0-95%
信号输出 mA 4-20
供电电源 VDC 24±10%
测量功率 W 0.5
电磁兼容 / EN61326
防护等级 / IP65
控制器材质 / ABSA380
测量管材质 / ABSA380316L
安装方式 / 单侧插入式(安装孔φ35mm)
可测介质 / 普通空气;
洁净气体;
工业废气(小于10mg/m3);
腐蚀性气体(25ppm的臭氧、10%的干雾状过氧化氢)
可选配置 / 声道数量;
显示屏;
内置存储;
温度、压力检测



应用场景:


  • 洁净室通风系统:半导体厂、制药厂;
  • 其它工业与民用场合:化工厂、大型通风系统。








订货清单:



系列 型号/规格
CheerSonicA CheerSonicA-L075-1
CheerSonicA-L075-2
CheerSonicA-L075-3
CheerSonicA-L075-4
CheerSonicA-L150-1
CheerSonicA-L150-2
CheerSonicA-L150-3
CheerSonicA-L150-4
